製品紹介
ファインバーテックの製品紹介
弊社では、精密ロール製作、ロール補修、各種機械加工、研磨・鏡面仕上加工、硬質クロームめっき加工及び各種治具の設計製作の分野で独自技術を開発し、お客様のご要望にお応えするために、日々技術を進化させてまいりました。
お客様からの信頼を一番に考える弊社だからこそ、高い技術を磨き続け高品質な製品をお届けしています。

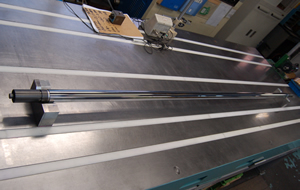

φ４０ｘ１８００ｘ２０１５Ｌ
テンションレベラー用ワークロール
カートリッジ付き
真円度公差 0.001mm以下
円筒度公差 0.005mm
円周振れ公差 0.010mm
めっき厚 40±10μm
表面粗さ Ra0.05以下

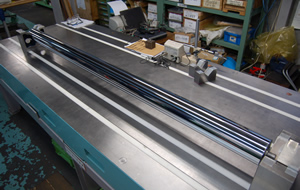

φ100ｘ1800L
テンションレベラー用ワークロール
カートリッジ付きタイプ
真円度公差 0.001mm以下
円筒度公差 0.005mm
円周振れ公差 0.010mm
めっき厚 40±10μm
表面粗さ Ra0.05以下

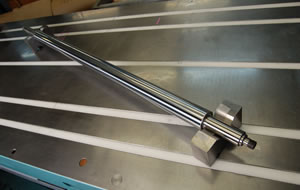

φ５５ｘ１４６６Ｌ
ローラレベラー用ワークロール
真円度公差 0.010mm
円筒度公差 0.005mm
円周振れ公差 0.010mm
ペアー差 10μm
表面粗さ Ra0.2以下

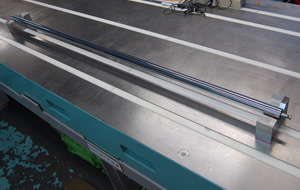

φ32ｘ1480L
テンションレベラー用中間ロール
カートリッジ付き
真円度公差 0.001mm以下
円筒度公差 0.005mm
円周振れ公差 0.010mm
表面粗さ Ra0.05以下

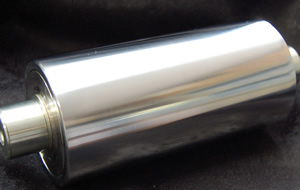

φ75ｘ155L
テンションレベラー用バックアップロール
軸＋外倫タイプ
真円度公差 0.006mm以下
円筒度公差 0.006mm以下
円周振れ公差 0.010mm以下
ペアー差 0.010以下（H寸法にて）
表面粗さ 0.8S以下

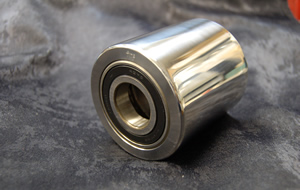

φ９５ｘ１００Ｌ
ローラレベラー用バックアップロール
真円度公差 0.010mm
円筒度公差 0.015mm
円周振れ公差 0.010mm（穴基準）
ペアー差 0.010mm
表面粗さ 0.6S以下

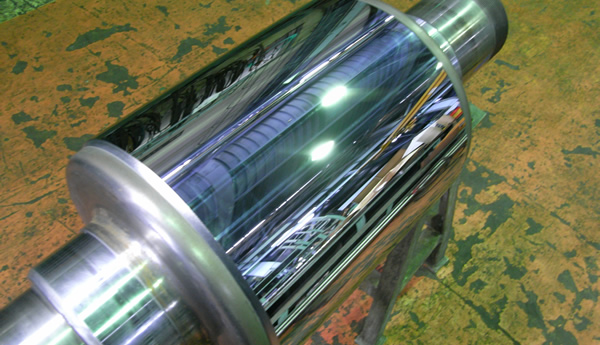

圧延ロール φ４００ｘ５００ｘ１０００Ｌ
真円度公差 0.005mm
円筒度公差 0.01mm
円周振れ公差 0.01mm
粗さ Ra0.01以下
超鏡面
めっき厚 150μm

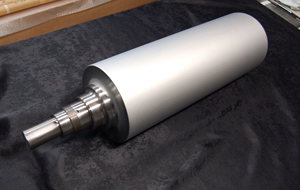

ショットロール φ１３５ｘ５００Ｌ
中空タイプ
ロール表面 拡大写真
真円度公差 0.01mm
円筒度公差 0.01mm
円周振れ公差 0.01mm 軸基準（振れ）
表面粗さ Ra2.2
めっき厚 20～30μm
静バランス 35g（仕様により異なる）
φ40ｘ1250Wｘ1316Ｌ
テンションレベラー用ワークロール

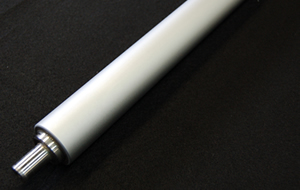

表面改質新製品 fine G （グリップ）
ロール表面 拡大写真
真円度公差 0.002mm
円筒度公差 0.01mm
円周振れ公差 0.018mm
表面粗さ Ra2.5/Rz14.0
めっき厚 65±5μm
高硬度クロムめっき処理（HEEF25）

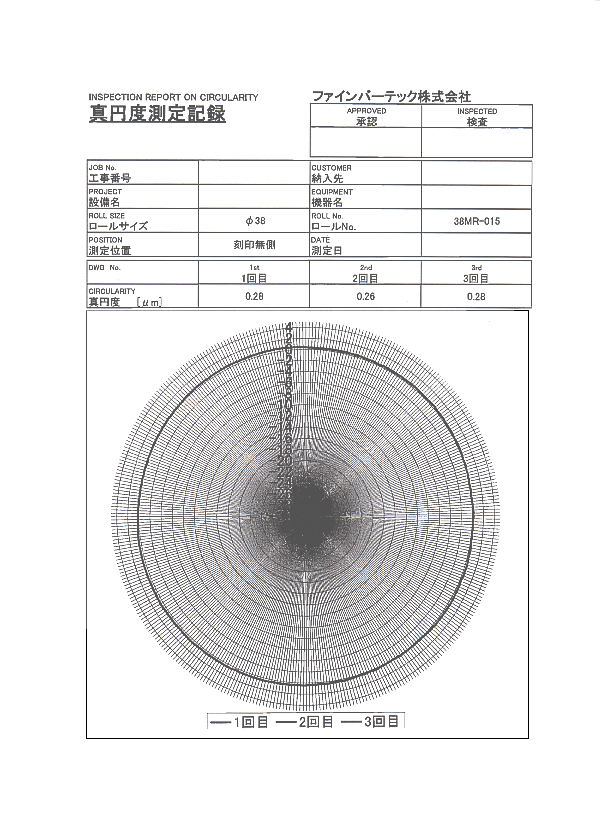

真円度測定について
従来の精密真円度測定はラウンドテスト、タリロンド等の測定器で実施していましたが、長さ500mm程度までしか測定出来ず、レベリングロール等の長さ1000mmを超えるものは測定することが出来ませんでした。
今般、ロール長さに関係無く、従来の精密真円度測定と同程度の測定が可能となりました。
【クリックすると拡大できます】
表記について
SUJ-2 5ミリUPまで
SC材 3ミリUPまで
SCM材 3ミリUPまで
焼入 硬度HS90UP前後
めっき硬度 HV1000前後
